塑料增白劑的用法用量

熒光增白劑分為水性與塑料兩大類，水性增白劑應用于印染，造紙，紡織，洗滌等產品，而塑料增白劑，顧名思義適用于塑料制品。塑料增白劑的型號眾多，但是其使用方法大致相同，下面練達熒光科技小編就為大家分享一下塑料增白劑的用法用量。

塑料增白劑用法

干法增白

塑料干法增白就是將一定量的熒光增白劑干粉直接添加于成塑前的塑料基材中，先與塑料基材進行混合，待擠出機達到塑料镕融溫度時，將混合料擠入螺桿熔融，以使塑料增白劑在熔體中均勻分布，較后進行造粒或壓制成型。干法塑料增白劑主要用于硬質聚錄乙烯、聚乙烯、聚丙烯、ABS以及其他熱塑性樹脂的注塑成型增白。用于干法增白劑的熒光增白劑價格相對便宜，但是有粉塵飛散性大、污染環境的缺點。

濕法增白

濕法增白為了改善分散效果，有時還需要在塑料增白劑中加入一定量的粘合劑，使塑料增白劑較好地粘附于物料表面，以減少其粉塵飛揚和污染。也可以將塑料增白劑分散在助劑溶液中，以助劑分散體的形式分批加入，如用于軟質聚氯乙烯(PVC)中，可將其配成10%的鄰苯二甲酸二辛酯增塑劑溶液后，再分批加入。在濕法增白中塑料增白劑呈細微的分散狀漿料，因有非揮發性有機溶劑混入增塑劑中，所以有發黏的缺點。練達熒光科技一般建議軟質聚錄乙烯使用這種增白方法。

色母粒增白

目前塑料使用“色母粒”已成為塑料著色的中重要手段。在使用色母粒時，只要將色母粒和樹脂按比例混合均勻，即可直接用來進行塑料制品的成型加工。少量的攪拌只需用手，在加工量較大的情況下，為了保證色母粒的分散性，可以使用機械攪拌。色母粒與樹脂塑料機械混合以后即可送到帶預塑裝置的注塑機，邊預塑邊著色。

塑料增白劑的用量

熒光增白劑的用量常用其相對于塑料質量的百分數表示。熒光增白劑在塑料中的用量與其化學結構、分散度以及塑料配方中的增塑劑或其他添加劑的性質有關。熒光增白劑的用量一般為0.05%~0. 1%(對塑料重) ,對于超白品種用量可達0. 5%(對塑料重)或更多;對于透明塑料,其用量則為上述用量的1/100~1/10。

合適的用量應通過小樣試驗來確定,以滿足應用要求為原則,并不是在什么情況下熒光增白劑的用量越多增白效果越好,而是有一定的濃度極限,超過某.極限值,不但沒有增白效果,甚至還會出現發黃現象。過高的熒光增白劑用量還會引起不相溶,發生遷移現象,抗老化性能降低等。

塑料增白劑使用注意事項

1、熒光增白的添加量一定要把控好，請嚴格按照廠家說明的劑量添加，不能添加過多(增白劑添加量并非越多越好，過量反而會使塑料泛黃)。如不能確定塑料增白劑的準確用量，可以聯系練達官網客服，練達會在3天內，根據您的產品給出詳細的使用說明。

2、必須把增白劑和原料攪拌均勻，必須均勻，必須均勻，重要的事情要說三遍。

以下是練達熒光科技總結的一些常見塑料增白劑的添加比例，大家可以做一個參考

熒光增白劑OB的使用比例

熒光增白劑ob作為高擋的助劑，它的添加量是很小的。

PVC：白色萬分之1-5(10g—50g);透明料萬分之0.01—0.1(0.1g-1g)(可提高PVC的光亮度)。

PS：白色萬分之0.1(1g);透明萬分之0.01—0.1(0.1g-1g)。

ABS：本色萬分之1—5(10g-50g)(能有效消除ABS中固有黃色);白色萬分之1—5(10g-50g)。

PE、PP:無色萬分之0.05—0.1(0.5g-1g);白色萬分之0.5—5(5g-50g)。

熒光增白劑OB-1的使用比例

每100kg聚合物中添加熒光增白劑ob-1的用量(參考用量)

透明： 添加量為0.0025—0.005% (2.5g-5g)

一般用量為： 0.0025—0.025% (2.5g-25g) 不超過0.03% (30g)

在聚合物中添加任何紫外線吸收劑時，應注意適當調整熒光增白劑ob-1的較佳用量。

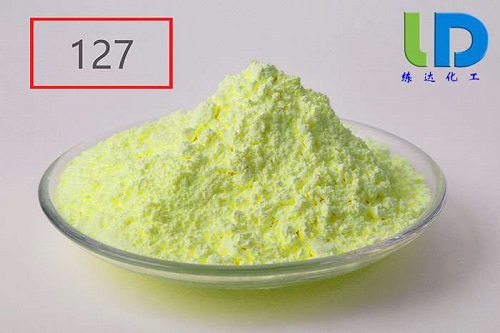

熒光增白劑127的使用比例

1、聚氯乙烯(PVC)：增白，0.01-0.05%(10-50g/100kg物料);透明，0.0001-0.001%(0.1-1g/100kg物料)。

2、聚苯(PS)：增白，0.001%(1g/100kg物料);透明，0.0001-0.001%(0.1-1g/100kg物料)。

3、ABS:0.01-0.05%(10-50g/100kg物料)。

4、其他塑料：塑料重量的0.01~0.05%。

熒光增白劑ER-1的使用比例

將熒光增白劑ER-1精粉與聚酯切片及其它助劑一并加入拌和機中，推薦用量為0.02-0.08%(與聚酯重量比)，具體用量練達熒光科技建議根據成品白度要求而定。于50-150℃充分拌和均勻。

熒光增白劑PF的使用比例

應用方法 將熒光增白劑PF以相當于塑料重量的0.03-0.1%，在所選用的增塑劑中混合均勻，然后繼續進行所用的塑料加工工藝即可。

KCB用量與用法

熒光增白劑KCB一般常用量為0.01~0.03%，即每100kg塑料原料中添加塑料專用熒光增白劑KCB/10-30g左右，練達熒光科技建議用戶可依據產品要求作適當調整。

在聚合物中添加任何紫外線吸收劑時應注意適當調整塑料專用熒光增白劑KCB的較佳用量。
